Logiciel IOS et fonction CLI Cisco

Logiciel IOS et fonction CLI Cisco

Damien.SO Damien.SO
8 minutes de lecture

Écouter l'article
Audio generated by DropInBlog's Blog Voice AI™ may have slight pronunciation nuances. Learn more

Logiciel et fonction CLI Cisco

Logiciel IOS : Comme un ordinateur, un switch et un routeur ont aussi besoin d’un système d’exploitation pour fonctionner.

C’est le logiciel IOS qui gère la façon dont les différents composants du réseau fonctionnent ensemble.
Et c’est l’administrateur Réseau qu'à en charge son paramétrage.

De nombreux équipements Cisco l’utilisent comme système d’exploitation, quelles que soient la taille et le type de l’appareil.

La configuration de ces équipements se fait en ligne de commande.

C’est ce qu’on appelle la CLI.

Il s’agit d’une interface textuelle très similaire à MS-DOS sur Windows.

Modes de configuration

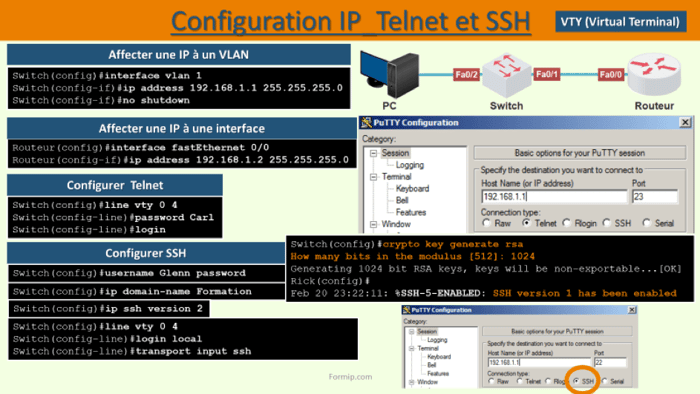

On peut y accéder soit par une connexion directe avec câble branché sur l’équipement, ou bien à distance en utilisant une session Telnet ou SSH.

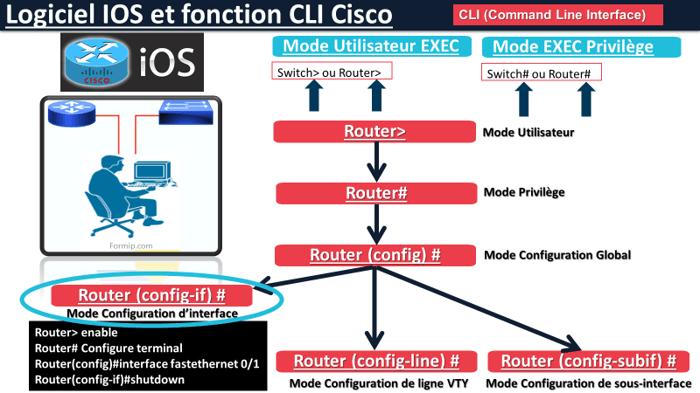

Dans la CLI, il y a plusieurs modes de configuration.

  • On a le Mode Utilisateur,

Qui permet d’accéder à un nombre limité de commandes.

On va dire que c’est pour de la surveillance de base.

Il est représenté par le signe « plus grand que ».

  • On a le Mode Privilège,

Qui permet d’accéder à toutes les commandes de configuration de l’appareil. Ce niveau peut être protégé par mot de passe pour autoriser uniquement certains utilisateurs à accéder à ce mode.

Il est représenté par le signe « Dièze ».

Alors dans la CLI, dès qu’une commande est entrée, elle est exécutée immédiatement.

Si on rentre une mauvaise commande dans un routeur en pleine production, cela pourrait poser beaucoup de problèmes sur le réseau. C’est pourquoi il faut faire très attention à ce qu’on tape !

C’est à partir du mode privilège qu’on peut accéder à tous les autres modes de configuration.

Chaque mode est utilisé pour accomplir des tâches bien particulières et possède un ensemble spécifique de commandes disponibles seulement dans ce mode.

Exemple

Par exemple, pour configurer une interface de switch, il faut être en mode de configuration d’interface et ainsi, toutes les commandes qui seront exécutées dans ce mode s’appliqueront uniquement à l’interface qu’on aura désignée.

Admettons que nous souhaitons désactiver une interface, pour cela :

  • Dans le mode utilisateur, on tape la commande « Enable » pour accéder au mode privilège.
  • Ensuite, on fait un « configure terminal » pour renter dans le mode de configuration global.
  • Et dans ce mode, on lance la commande « interface Fast Ethernet 0/1 » pour rentrer seulement dans la configuration de l’interface 0/1 !
  • Et il reste plus qu’à saisir la commande « shutdown » pour couper que l’interface Fast Ethernet 0/1.

Le logiciel IOS de Cisco est un élément crucial dans le fonctionnement des équipements réseau tels que les switchs et les routeurs. Tout comme un ordinateur nécessite un système d'exploitation pour fonctionner, ces appareils ont également besoin du logiciel IOS pour gérer leurs opérations. C'est à l'administrateur réseau qu'incombe la responsabilité de configurer ce logiciel afin qu'il réponde aux besoins spécifiques du réseau.

Quelle que soit la taille ou le type de l'équipement Cisco, le logiciel IOS est largement utilisé comme système d'exploitation. La configuration de ces équipements se fait principalement via une interface en ligne de commande (CLI). Cette CLI offre une interface textuelle, similaire à MS-DOS sur Windows, permettant aux administrateurs de configurer et de gérer les appareils Cisco de manière efficace.

L'accès à la CLI peut se faire localement, en se connectant directement à l'équipement via un câble, ou à distance via des sessions Telnet ou SSH. Une fois dans la CLI, il existe différents modes de configuration qui déterminent le niveau d'accès et les commandes disponibles.

Le premier mode est le Mode Utilisateur, reconnaissable par le symbole ">". Ce mode offre un accès restreint à un ensemble limité de commandes, généralement utilisées pour la surveillance de base du réseau.

Ensuite, vient le Mode Privilège, identifié par le symbole "#". Ce mode permet un accès complet à toutes les commandes de configuration de l'appareil. Il peut être protégé par mot de passe pour limiter l'accès uniquement aux utilisateurs autorisés.

Il est crucial de faire preuve de prudence lors de l'utilisation de la CLI, car toute commande entrée est exécutée immédiatement. Une erreur de saisie dans un environnement de production peut entraîner des dysfonctionnements majeurs dans le réseau. C'est pourquoi l'accès au mode privilège doit être soigneusement contrôlé et réservé aux administrateurs expérimentés.

À partir du mode privilège, il est possible d'accéder à d'autres modes de configuration spécialisés, chacun étant conçu pour effectuer des tâches spécifiques avec un ensemble unique de commandes disponibles.

Par exemple, pour configurer une interface sur un switch, il est nécessaire d'accéder au mode de configuration de l'interface, où seules les commandes relatives à cette interface spécifique seront applicables.

Prenons l'exemple de la désactivation d'une interface. Dans un premier temps, dans le mode utilisateur, on entre la commande "Enable" pour accéder au mode privilège. Ensuite, on utilise la commande "configure terminal" pour accéder au mode de configuration global. Dans ce mode, on spécifie l'interface à configurer, par exemple "interface Fast Ethernet 0/1". Enfin, on entre la commande "shutdown" pour désactiver l'interface Fast Ethernet 0/1.

Conclusion

En conclusion, la Command Line Interface (CLI) et le logiciel IOS constituent des composants fondamentaux dans l'architecture et l'administration des équipements Cisco. Leur rôle ne se limite pas simplement à fournir une interface pour la configuration, mais ils sont au cœur même du fonctionnement des réseaux modernes. La CLI, avec son interface textuelle, offre un moyen puissant et flexible de contrôler les appareils Cisco, permettant aux administrateurs réseau de configurer, surveiller et dépanner les équipements de manière efficace.

Le logiciel IOS, quant à lui, agit comme le système d'exploitation de ces équipements, coordonnant les opérations réseau et assurant leur bon fonctionnement. Sa robustesse et sa fiabilité sont cruciales pour maintenir la disponibilité et la sécurité des services réseau.

L'utilisation appropriée de la CLI et du logiciel IOS revêt une importance capitale. Une mauvaise configuration ou une manipulation incorrecte dans ces environnements peut entraîner des interruptions de service, des failles de sécurité, voire des pannes catastrophiques du réseau. Par conséquent, les administrateurs réseau doivent être formés et conscients des meilleures pratiques pour garantir une utilisation efficace et sûre de ces outils.

En outre, la capacité à naviguer habilement dans la CLI et à comprendre les fonctionnalités du logiciel IOS est un atout précieux pour les professionnels des réseaux informatiques. Cela leur permet non seulement de résoudre rapidement les problèmes, mais aussi d'optimiser les performances du réseau et de mettre en œuvre des stratégies de sécurité robustes.

En somme, la CLI et le logiciel IOS sont bien plus que de simples outils ; ce sont des piliers essentiels sur lesquels repose la stabilité et la sécurité des infrastructures réseau Cisco.

Retrouvez tous nos cours pour réussir votre CCNA sur la chaîne YouTube de Formip.
