Le Protocole PPPoE permet de :
– créé un tunnel de niveau 2 entre deux routeurs
– il prend 8 octets
– et il doit être en points à point
Protocole PPPoE
Évolution Historique : Du Modem Analogique à l'ADSL
Au tout début d'Internet, nous y allions avec des modems analogiques, qu'on connaissait aussi sous le nom de modem 56k. Ce modem permettait de passer du signal numérique de notre ordinateur au signal analogique de notre ligne téléphonique.
Évolution des Technologies de Connexion
Technologie Protocole utilisé Type de liaison Authentification Modem 56k PPP Ligne téléphonique analogique CHAP Modem ADSL PPPoE Ethernet CHAP (encapsulé)
Le protocole utilisé sur les modems 56k était le PPP (Point-to-Point Protocol) avec une authentification CHAP. Cette authentification permettait au fournisseur d'accès Internet d'identifier chacun de ses clients et de voir s'ils étaient à jour dans leurs paiements.
Ensuite sont arrivés les modems de type ADSL. Avec ce type de modem, les fournisseurs d'accès à Internet n'avaient pas de solution pour authentifier leurs clients, car il n'y avait plus de liaison PPP, mais une liaison Ethernet.
Afin de pouvoir continuer à utiliser l'authentification CHAP, il a été décidé d'encapsuler le protocole PPP au travers du protocole Ethernet. C'est comme ça que le protocole PPPoE est né : Point-to-Point Protocol over Ethernet.
Caractéristiques Techniques du PPPoE
Le Protocole PPPoE permet de :
- Créer un tunnel de niveau 2 entre deux routeurs
- Utiliser 8 octets d'encapsulation
- Fonctionner uniquement en mode point à point
⚠️ Important : Un tunnel PPPoE ne peut être monté qu'entre deux routeurs directement connectés !
Configuration Pratique du Client PPPoE
Comme le simulateur Packet Tracer ne prend pas en charge ce type de commande, nous allons voir sa configuration sans travaux pratiques. Ici, nous avons 2 routeurs interconnectés entre eux, et on va configurer le routeur 1 comme le client PPPoE. Le routeur 2, qui est côté opérateur, est déjà configuré.
Étapes de Configuration
La configuration du client PPPoE est relativement simple. Il faut créer une interface de numérotation pour gérer la connexion PPPoE et l'attacher à une interface physique qui fournira le transport.
Étape 1 : Création de l'interface de numérotation
interface dialer1
ip address negotiated
encapsulation ppp
dialer pool 1
```
**Description des commandes :**
| Commande | Fonction |
|----------|----------|
| `interface dialer1` | Crée l'interface virtuelle de numérotation |
| `ip address negotiated` | Demande une adresse IP au serveur PPPoE |
| `encapsulation ppp` | Définit le type d'encapsulation |
| `dialer pool 1` | Spécifie le pool de numérotation |
**Étape 2 : Association de l'interface physique**
Ensuite, on va associer notre interface Ethernet 0/1 à l'interface de numérotation qu'on vient de créer :
```
interface Ethernet 0/1
no ip address
pppoe-client dial-pool-number 1
```
Pour cela, on se connecte sur l'interface Ethernet 0/1, on lui fait un `no ip address` et on lui déclare le pool qu'on a créé précédemment avec la commande `pppoe-client dial-pool-number 1`.
### Vérification de la Configuration
On remarque l'adjacence EIGRP qui monte sur l'exemple, juste dès que l'accès virtuel passe en up.
**Commandes de vérification essentielles :**
| Commande | Résultat affiché |
|----------|------------------|
| `show ip interface brief` | Affiche l'adresse IP obtenue (ex: 10.10.10.3) sur l'interface virtuelle |
| `show pppoe session` | Montre qu'une session est établie sur l'interface Ethernet 0/1 |
Avec un `show ip interface brief`, on voit que le routeur 1 a obtenu l'adresse 10.10.10.3 du serveur PPPoE, qui est le routeur 2. Cette adresse IP se trouve sur l'interface virtuelle et non sur l'interface physique Ethernet 0/1.
La commande `show pppoe session` nous permet de voir qu'une session est établie sur l'interface Ethernet 0/1.

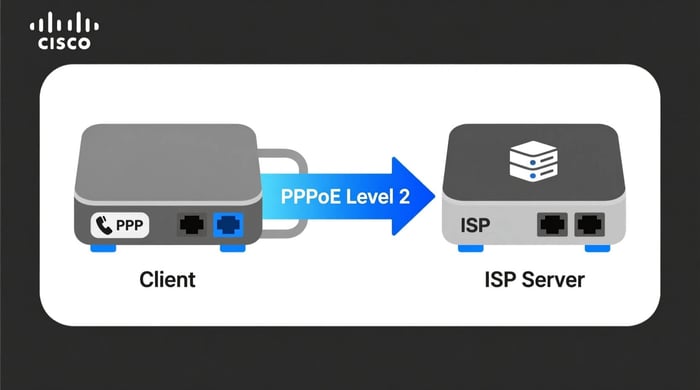

**Architecture Client-Serveur PPPoE**
```
[Routeur 1 Client] ---- Ethernet ---- [Routeur 2 FAI]
Interface Dialer1 Serveur PPPoE
IP: 10.10.10.3 IP: 10.10.10.x
Interface physique: E0/1Fondements et Avantages
Le Protocole PPPoE (Point-to-Point Protocol over Ethernet) représente un élément essentiel de l'infrastructure réseau moderne, offrant une méthode robuste pour établir des connexions à large bande. Son adoption généralisée est le résultat de son adaptation aux besoins changeants des fournisseurs d'accès Internet (FAI) et des utilisateurs finaux, en combinant les meilleures caractéristiques du protocole PPP avec la souplesse de l'Ethernet.

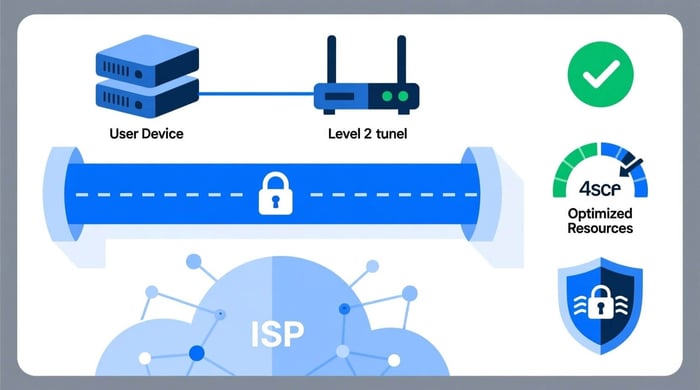

Architecture et Fonctionnement
Le PPPoE établit des tunnels de niveau 2 entre les routeurs, ce qui permet une communication sécurisée et efficace entre les clients et les FAI. Cette architecture offre une solution optimale pour le transfert de données, en garantissant la confidentialité et l'intégrité des informations échangées.
Avantages Clés du PPPoE
Allocation Optimale des Ressources
Le PPPoE optimise l'utilisation des ressources réseau en utilisant des paquets de taille minimale, réduisant ainsi la congestion et améliorant les performances globales du système.
Sécurité Renforcée
En encapsulant les paquets PPP dans des trames Ethernet, le PPPoE offre une authentification robuste via des protocoles tels que CHAP, garantissant que seuls les utilisateurs autorisés ont accès aux services Internet.
Configuration et Implémentation Pratique
Étapes de Configuration
La configuration du PPPoE implique plusieurs étapes essentielles, notamment la création d'interfaces de numérotation, la définition de l'encapsulation PPP et l'attribution dynamique des adresses IP. Ces étapes sont cruciales pour garantir une connexion Internet stable et sécurisée.
Exemple Pratique
Prenons l'exemple d'un routeur configuré en tant que client PPPoE. En suivant les étapes de configuration appropriées, le routeur peut établir une connexion réussie avec le FAI, assurant ainsi une connectivité Internet stable et sécurisée pour les utilisateurs finaux.
Pertinence et Avenir du PPPoE
Importance dans le Paysage Actuel
Dans un contexte où la demande de connexions Internet fiables et sécurisées est en constante augmentation, le PPPoE reste une technologie fondamentale. Il offre une solution éprouvée pour répondre aux besoins croissants des utilisateurs finaux, en assurant une connectivité stable et sécurisée.
Continuité dans l'Évolution Technologique
Malgré les avancées rapides dans le domaine des réseaux, le PPPoE conserve sa pertinence en fournissant une infrastructure stable et sécurisée pour la livraison de services à large bande. Son adaptabilité et sa fiabilité en font un choix privilégié pour les FAI du monde entier.
Conclusion
En résumé, le Protocole PPPoE demeure un fondement crucial de l'infrastructure réseau contemporaine, fournissant une solution flexible pour l'authentification des clients et la gestion des connexions Internet. Ses caractéristiques en matière de sécurité, d'efficacité des ressources et de souplesse d'utilisation garantissent son importance continue dans le paysage technologique en constante évolution. En tant que pilier éprouvé, le PPPoE continuera à jouer un rôle central dans la fourniture de services Internet fiables et sécurisés, répondant ainsi aux besoins croissants des utilisateurs finaux. Sa capacité à s'adapter aux nouveaux défis et exigences du réseau assure qu'il demeurera une composante essentielle des infrastructures de communication pour les années à venir. En conclusion, le PPPoE représente bien plus qu'un simple protocole de connexion : il incarne la stabilité, la sécurité et l'évolutivité, offrant ainsi une base solide pour la prestation de services Internet de haute qualité dans un monde numérique en constante expansion.
Suivez le parcours CCNA sur le site Formip et retrouvez tous nos cours pour réussir votre CCNA sur la chaîne YouTube de Formip.
FAQs
Qu'est-ce que le protocole PPPoE ?
Le PPPoE (Point-to-Point Protocol over Ethernet) est un protocole réseau qui encapsule le protocole PPP au travers d'Ethernet. Il permet aux fournisseurs d'accès Internet d'authentifier leurs clients et de gérer les connexions Internet à large bande, tout en créant un tunnel de niveau 2 entre deux routeurs directement connectés.
Pourquoi le protocole PPPoE a-t-il été créé ?
Le PPPoE a été créé avec l'arrivée des modems ADSL. Contrairement aux anciens modems 56k qui utilisaient une liaison PPP sur ligne téléphonique, les modems ADSL utilisent une liaison Ethernet. Pour conserver l'authentification CHAP qui permettait aux FAI d'identifier leurs clients, il a fallu encapsuler le protocole PPP dans Ethernet, donnant naissance au PPPoE.
Quelles sont les caractéristiques principales du PPPoE ?
Le protocole PPPoE présente trois caractéristiques essentielles : il crée un tunnel de niveau 2 entre deux routeurs, il utilise 8 octets d'encapsulation, et il fonctionne uniquement en mode point à point. Un tunnel PPPoE ne peut être établi qu'entre deux routeurs directement connectés.
Comment configure-t-on un client PPPoE sur un routeur Cisco ?
La configuration d'un client PPPoE nécessite deux étapes principales : créer une interface de numérotation avec interface dialer1, configurer l'encapsulation PPP et le pool de numérotation, puis associer cette interface virtuelle à l'interface physique Ethernet avec la commande pppoe-client dial-pool-number 1. L'adresse IP est négociée dynamiquement avec le serveur PPPoE.
Quelle est la différence entre l'interface physique et l'interface virtuelle en PPPoE ?
L'interface physique (par exemple Ethernet 0/1) assure le transport des données, tandis que l'interface virtuelle de numérotation (dialer) gère la connexion PPPoE elle-même. L'adresse IP attribuée par le FAI se trouve sur l'interface virtuelle, pas sur l'interface physique qui n'a pas d'adresse IP configurée.
Comment vérifier qu'une session PPPoE est active ?
On peut vérifier l'état d'une session PPPoE avec plusieurs commandes : show pppoe session affiche les sessions établies sur les interfaces, show ip interface brief montre l'adresse IP obtenue du serveur PPPoE sur l'interface virtuelle, et permet de confirmer que les interfaces sont en état "up".
Quel protocole d'authentification utilise le PPPoE ?
Le PPPoE utilise le protocole d'authentification CHAP (Challenge Handshake Authentication Protocol). Ce protocole effectue régulièrement des vérifications tout au long de la connexion, offrant ainsi une authentification robuste qui garantit que seuls les utilisateurs autorisés ont accès aux services Internet.
Le PPPoE fonctionne-t-il sur Packet Tracer ?
Non, le simulateur Packet Tracer ne prend pas en charge les commandes PPPoE. Pour pratiquer la configuration du protocole PPPoE, il est nécessaire d'utiliser du matériel réel Cisco ou des émulateurs plus avancés comme GNS3 ou EVE-NG qui supportent l'ensemble des fonctionnalités des routeurs professionnels.
Quels sont les avantages du protocole PPPoE ?
Le PPPoE offre plusieurs avantages majeurs : une allocation optimale des ressources réseau grâce à des paquets de taille minimale, une sécurité renforcée via l'authentification CHAP, une gestion simplifiée des connexions clients pour les FAI, et la possibilité d'attribuer dynamiquement des adresses IP aux utilisateurs finaux.
Le PPPoE est-il encore pertinent aujourd'hui ?
Oui, malgré les avancées technologiques, le PPPoE reste une technologie fondamentale pour les connexions Internet à large bande. Sa fiabilité, sa sécurité et son adaptabilité en font un choix privilégié pour les fournisseurs d'accès Internet du monde entier, particulièrement pour les connexions ADSL, VDSL et fibre optique nécessitant une authentification client.
