SDN : Switch Stacking

SDN Evolution des réseaux (Stackwise_cloud_SDN) :

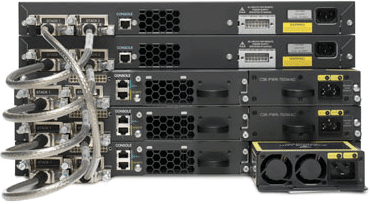

La technologie Cisco StackWise permet de connecter plusieurs switchs intelligemment pour créer un seul switch virtuel, où chaque unité de switch est interconnectée via un lien Stackwise de 32 Gb/s ou bien 64 Gb/s pour du stackwise plus. Ils peuvent devenir Master ou Slaves dans la Hiérarchie de la pile. Chaque switch dans la pile partage la même topologie réseau, adresse MAC, et informations de routage. Chaque membre peut devenir le Master, dans le cas où celui-ci ne fonctionnerait plus.

L’idée consiste à raccorder plusieurs switches ensemble pour former une unité logique unique. Virtuellement, tout se passe comme s’il y avait un seul « gros » switch. Donc, il n’y a qu’une seule adresse IP affectée à la pile pour administrer et superviser l’ensemble. Lorsque plusieurs commutateurs sont mis en pile, ils deviennent un seul nouveau système…

Cela présente l’avantage d’être efficace, et financièrement intéressant, puisqu’on peut utiliser la pile pour augmenter la capacité en termes de nombres de ports uniquement lorsqu’on en a besoin. Cette techno permet de regrouper jusqu’à 9 switchs ensemble.

Ils existent une nouvelle génération de mise en pile qui se nomme StackWise-480.

Comme son nom l’indique, elle offre une capacité de 480 Gb/s. Ce qui est beaucoup plus que le stackwise et le stackwise plus.

Cloud Computing

Le cloud computing est un ensemble de services informatiques (serveurs, stockage, bases de données, composants réseau, logiciels, outils d’analyse, etc.) fournis via Internet (le cloud). Les sociétés qui proposent ces services informatiques sont appelées des fournisseurs de services cloud. Elles facturent en général ces services en fonction de l’utilisation, un peu comme sa facture d’eau ou d’électricité chez soi.

De manière générale, on parle de Cloud Computing lorsqu’il est possible d’accéder à des données ou à des programmes depuis internet, ou tout du moins lorsque ces données sont synchronisées avec d’autres informations sur internet. Il suffit donc pour y accéder de bénéficier simplement d’une connexion internet.

Même si le Cloud Computing évolue au fil du temps, il est toujours divisé en trois catégories de service : l’infrastructure en tant que service (IaaS), la plateforme en tant que service (PaaS) et le logiciel en tant que service (SaaS).

La catégorie la plus basique des services de cloud computing est l’infrastructure en tant que service. Avec celle-ci, on loue une infrastructure informatique, comme des serveurs, des machines virtuelles, du stockage, des équipements réseau, ou bien même des systèmes d’exploitation, directement auprès d’un fournisseur de services cloud, avec un paiement en fonction de l’utilisation.

Le PaaS, qui est la plateforme en tant que service du cloud computing offre un environnement à la demande pour le développement, le test, la diffusion et la gestion des applications logicielles. Il est conçu pour permettre aux développeurs de créer rapidement des applications web ou mobiles sans avoir à se préoccuper de la configuration ou de la gestion de l’infrastructure de serveurs, de stockage, de réseau et de bases de données, qui est nécessaire au développement.

Et le 3e service cloud est le SaaS, qui signifie Logiciel en tant que service. C’est une méthode de diffusion d’applications logicielles via Internet. Avec le SaaS, les fournisseurs de services cloud hébergent et gèrent les applications logicielles et l’ensemble de l’infrastructure lui permettant de fonctionner.

Les utilisateurs se connectent à l’application via Internet, que ce soit sur téléphone, tablette ou PC.

SDN (Software Defined Network)

Le SDN, ou réseau à définition logicielle, désigne un ensemble de technologies permettant un contrôle centralisé des ressources réseau en les virtualisant, séparant ainsi les ressources des éléments physiques.

Objectifs principaux :

• Simplifier l’administration du réseau, à l’image de la virtualisation des serveurs.

• Rendre la consommation des ressources réseau par les applications plus flexible et dynamique.

Fonctionnement :

• Découplage entre plane de données et plan de contrôle dans les équipements réseau.

• Les switchs et routeurs se concentrent sur l’aiguillage des paquets, tandis que les services réseau (priorités, routage, etc.) sont gérés par un contrôleur central.

Comparaison avec un réseau classique :

• Dans un réseau traditionnel :

  • Chaque switch/routeur applique ses propres règles de routage.

  • Les paquets suivent le même chemin par défaut.

  • Les modifications manuelles sont nécessaires pour ajuster les règles spécifiques.

• Dans un réseau SDN :

  • Les règles sont définies dans le contrôleur.

  • Les changements sont automatisés et programmables.

  • Exemple : pendant les sauvegardes nocturnes, le réseau peut automatiquement allouer la bande passante maximale aux serveurs concernés.

Avantages clés :

• Flexibilité accrue pour la gestion des flux réseau.

• Automatisation des tâches répétitives.

• Programmabilité et adaptation rapide aux besoins de l’entreprise.

Conclusion

L'intégration des technologies SDN dans les environnements de cloud computing et les solutions de stacking comme Cisco StackWise-480 représente une révolution dans la gestion et l'optimisation des réseaux. En fusionnant les capacités de stacking avancées avec les principes du SDN, les entreprises peuvent bénéficier d'une flexibilité sans précédent et d'une gestion centralisée de leur infrastructure réseau. Cette combinaison permet une programmabilité à l'échelle du réseau, facilitant l'automatisation des tâches répétitives et l'implémentation rapide de politiques de réseau à travers l'ensemble de l'infrastructure. En outre, l'approche du SDN favorise une meilleure visibilité et contrôle sur les flux de données, ce qui est crucial pour la sécurité réseau, la performance et l'efficacité opérationnelle.

Le cloud computing et le SDN ensemble ouvrent la voie à des innovations comme le Network Function Virtualization (NFV), qui transforme les fonctions réseau traditionnellement liées à du matériel spécifique en applications logicielles virtualisées. Cette évolution signifie que les réseaux peuvent devenir plus réactifs aux besoins changeants de l'entreprise, avec des services réseau qui peuvent être déployés, modifiés ou retirés sur demande.

Pour conclure, la synergie entre le stacking de switchs, le SDN, et le cloud computing représente un tournant stratégique pour les entreprises en quête d'agilité, de sécurité renforcée, et d'une meilleure gestion de leurs ressources informatiques. En adoptant ces technologies, les organisations peuvent non seulement optimiser leurs opérations, mais aussi se positionner avantageusement pour l'avenir, en exploitant au maximum les capacités de leur infrastructure réseau.
