Dans ce cours, nous allons parler de l’architecture de Netflow !

Netflow nous donne des informations très précises sur tous les paquets IP qui circulent sur le réseau.

Des outils comme SNMP, nous informe de la quantité de trafic qui traverse une interface, mais cela ne nous dit pas réellement quel type de trafic y circule !

|Le mot « Flow » signifie « flux » en français.

C’est un flux de paquets entre une source et une destination.

Ce qui signifie que les adresses et numéros de ports doivent être identiques pour regrouper les paquets IP d’un même flux.

Définition

C'est une technologie développée par Cisco pour collecter des informations sur le trafic réseau IP. Cette technologie permet aux administrateurs réseau de déterminer l'origine, la destination, le volume et les chemins du trafic sur un réseau. Il est utilisé pour une variété d'applications, y compris la surveillance du réseau, l'analyse du trafic et la planification de la capacité.

Il fonctionne en collectant des données sur les flux de trafic passant par un routeur ou un commutateur. Un "flux" est défini comme un ensemble de paquets passant dans une interface d'entrée et ayant des caractéristiques communes, telles que la source et la destination IP, les numéros de port source et de destination et le protocole. Le routeur ou commutateur analyse et enregistre des informations sur ces flux, permettant aux administrateurs de voir des modèles dans le trafic réseau.

Il est particulièrement utile pour les organisations qui ont besoin de comprendre et de gérer la quantité de trafic réseau, telles que les fournisseurs de services Internet (ISP), les grandes entreprises et les institutions éducatives. Il peut aider à identifier les goulots d'étranglement du réseau, les attaques de déni de service distribué (DDoS) et d'autres problèmes de performance ou de sécurité.

Les données peuvent être visualisées et analysées à l'aide de divers outils spécialisés, offrant une vue détaillée du trafic réseau et facilitant la prise de décisions éclairées en matière de gestion de réseau.

La configuration de netflow sur un routeur se fait en plusieurs étapes :

• il faut d’abord lui spécifier la direction que l’on souhaite surveiller. C’est-à-dire en entrant, en sortant, ou bien les deux !
• Ensuite, il faut lui configurer une version.
• Et pour finir, lui configurez un collecteur.

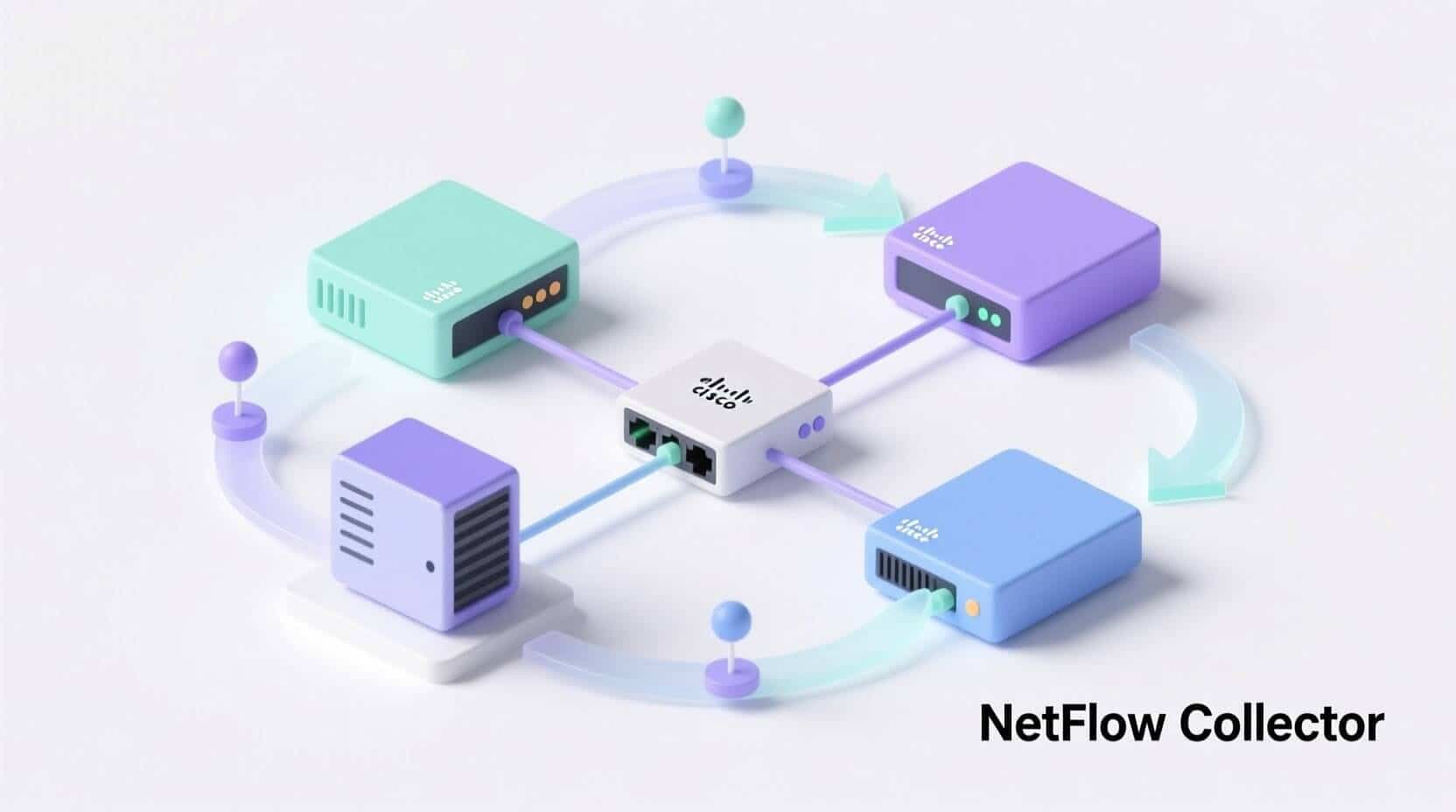

Le collecteur est un serveur externe sur lequel arriveront les données de netflow.

Ce système permet de collecter toutes les données "netflow" et de les organiser au mieux pour une meilleure visibilité !

Un collecteur peut nous donner comme infos :

• les sites Web les plus visités,
• ou bien même le contenu le plus téléchargé
• et bien plus encore !

Il existe de nombreux logiciels de collecte Netflow gratuits.

Si vous tapez sur Google | «Freeware Netflow Software » vous pourrez en trouver.

Passons maintenant à sa |configuration !

Dans cet exemple, nous l'activons, | en entrée et en sortit, sur l’interface 0/1 de notre routeur.

La version  peut être configurée avec cette |commande :

Et pour finir, il nous reste plus qu’à configurer l’IP du serveur qui va collecter les flux, |avec la commande « IP flow-export destination » !

Exploration Approfondie de la Configuration de Netflow

Configuration Avancée pour une Surveillance Précise

Une fois que vous avez acquis une compréhension solide des bases de la configuration de Netflow, il est temps d'explorer des paramètres plus avancés pour une surveillance plus précise du trafic réseau.

Filtrage des Données pour une Vue Plus Claire

L'un des aspects les plus puissants de cette technologie réside dans sa capacité à fournir des données détaillées sur le trafic réseau. Cependant, dans les environnements réseau complexes, toutes les informations collectées ne sont pas toujours pertinentes. C'est là que le filtrage des données entre en jeu. En configurant des filtres, vous pouvez sélectionner les types de trafic à surveiller, en ignorant le trafic non pertinent. Cela permet une utilisation plus efficace des ressources de surveillance et une analyse plus ciblée du trafic.

Agrégation des Données pour une Gestion Simplifiée

Dans les réseaux à fort trafic, la quantité de données collectées peut être énorme, ce qui peut poser des défis en termes de stockage et de traitement. Pour surmonter cela, l'agrégation des données est une technique précieuse. Plutôt que de stocker chaque enregistrement de flux individuel, l'agrégation combine les données de flux similaires dans des enregistrements agrégés, réduisant ainsi la taille totale des données à stocker et simplifiant l'analyse ultérieure. Cette approche permet une surveillance à long terme du trafic réseau sans compromettre les performances du système.

Optimisation de la Performance

Équilibrage de la Charge pour une Utilisation Optimale

Dans les déploiements à grande échelle, il est essentiel de répartir équitablement la charge entre les collecteurs pour garantir des performances optimales et éviter les goulots d'étranglement. L'équilibrage de charge implique la mise en place de mécanismes de répartition qui dirigent les flux entrants vers plusieurs points de collecte, répartissant ainsi la charge de manière uniforme. Cela garantit que chaque collecteur reçoit une quantité équilibrée de données, optimisant ainsi l'utilisation des ressources et assurant une surveillance efficace du trafic réseau, même dans les environnements les plus exigeants.

Optimisation des Ressources pour une Performance Maximale

Lors de la configuration, il est important de prendre en compte l'impact sur les performances du périphérique. La collecte et le traitement des données peuvent consommer des ressources précieuses, ce qui peut affecter ses performances globales. Pour optimiser l'utilisation des ressources, des techniques telles que l'échantillonnage du trafic et la limitation du nombre de flux surveillés peuvent être mises en œuvre. En ajustant judicieusement les paramètres, vous pouvez minimiser l'impact sur les performances tout en fournissant des informations essentielles pour la surveillance et la gestion.

En intégrant ces pratiques avancées dans votre configuration, vous pouvez tirer le meilleur parti de cette technologie puissante pour une surveillance efficace et une gestion optimale du trafic réseau.

En incorporant ces pratiques avancées dans votre configuration et en les adaptant judicieusement à vos besoins spécifiques, vous pouvez tirer le meilleur parti de cette technologie puissante pour une surveillance efficace et une gestion optimale du trafic réseau, garantissant ainsi la sécurité et la performance de votre infrastructure.
