Introduction

La fonction SPAN, également connue sous le nom de « Port mirroring », offre une méthode efficace pour connecter un analyseur de paquets à un commutateur réseau.

Cette fonctionnalité est essentielle pour analyser le trafic réseau de manière détaillée. Un outil couramment utilisé pour cette analyse est le logiciel Wireshark, qui permet d'examiner en profondeur les paquets échangés sur le réseau.

Compréhension de la fonction SPAN

Cette fonctionnalité est cruciale pour la surveillance réseau, car elle permet de contourner les limitations des commutateurs par rapport aux concentrateurs (HUB).

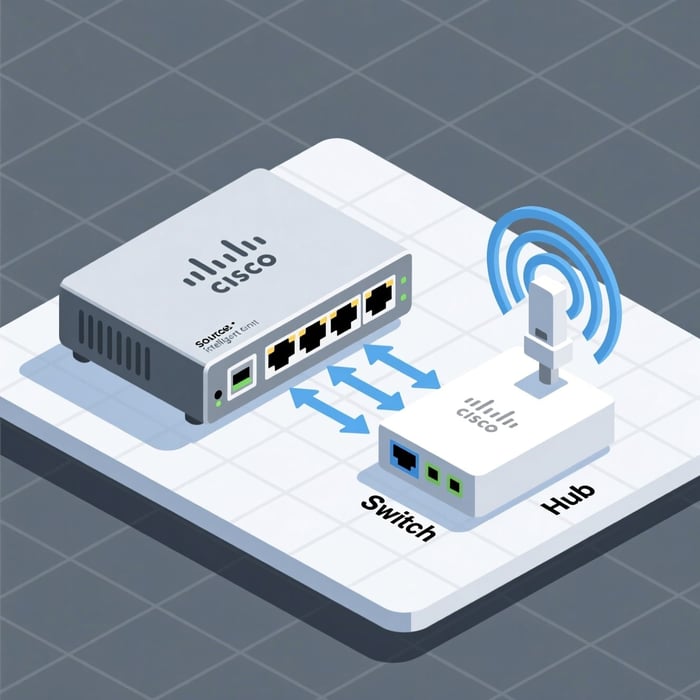

Différences entre concentrateur et commutateur :

• Concentrateur (HUB) : transmet tous les paquets à tous les ports.

• Commutateur : dirige les paquets uniquement vers le port destinataire grâce à sa table d’adresses MAC.

Sans cette méthode de mise en miroir, un analyseur de paquets ne peut capturer que :

• les messages broadcast,

• les messages multicast.

Applications courantes dans les environnements réseau :

• Analyse de la bande passante,

• Détection d’anomalies de trafic,

• Résolution des problèmes de sécurité.

Comparaison avec les concentrateurs

Il est important de noter la différence fondamentale entre les commutateurs et les concentrateurs. Alors que les concentrateurs transmettent tous les paquets à tous les ports sauf celui qui les a émis, les commutateurs dirigent les paquets uniquement vers le port destinataire. Cela crée un défi lorsqu'il s'agit de surveiller le trafic réseau.

Les concentrateurs sont moins complexes que les commutateurs, mais ils sont également moins efficaces en termes de gestion du trafic. La fonction SPAN permet aux administrateurs réseau de contourner les limitations des commutateurs tout en conservant leur efficacité de gestion du trafic.

Nécessité de la fonction SPAN

En configurant le port mirroring, tout le trafic passant par un port spécifique est copié et envoyé vers un autre port où l'analyseur de paquets est connecté. Ce processus permet de surveiller le trafic sur un commutateur de manière similaire à celle d'un concentrateur.

La fonction SPAN est essentielle pour les administrateurs réseau, car elle leur permet de surveiller le trafic sur des ports spécifiques sans perturber le fonctionnement normal du réseau. Cela peut être utile pour diagnostiquer les problèmes de performance, détecter les attaques réseau et garantir la conformité aux politiques de sécurité.

Configuration de la fonction SPAN

Pour configurer, plusieurs étapes doivent être suivies. Tout d'abord, il est nécessaire d'identifier les ports source et de destination sur le commutateur. Ensuite, ces ports sont configurés pour copier le trafic vers le port du sniffeur où le logiciel Wireshark est installé.

La configuration peut varier en fonction du fabricant et du modèle du commutateur. Les administrateurs réseau doivent consulter la documentation du fabricant pour obtenir des instructions spécifiques sur la configuration de la fonction SPAN sur leur équipement.

Exemple de configuration

Prenons un exemple concret pour illustrer cette configuration. Imaginons que nous souhaitons analyser le trafic entre deux ordinateurs, PC1 et PC2. Pour ce faire, nous devons copier le trafic du port Fast Ethernet 0/1 vers le port 0/2, puis le transmettre vers le port où l'analyseur de paquets est connecté.

Cette configuration peut être réalisée à l'aide de la ligne de commande ou de l'interface graphique du commutateur. Les administrateurs réseau doivent être familiers avec les deux méthodes pour configurer efficacement la fonction SPAN sur leur équipement.

Configuration sur le commutateur

Dans le mode de configuration global du commutateur, nous utilisons la commande "monitor session" pour spécifier les ports source et de destination. Par exemple, nous pouvons attribuer l'identifiant "1" à la session et indiquer les interfaces 0/1 et 0/2 pour le trafic entrant.

Ensuite, le trafic est redirigé vers l'interface 0/3, où l'analyseur de paquets est connecté.

La configuration peut également inclure des options avancées telles que la limitation de bande passante, le filtrage de paquets et la mise en miroir de plusieurs ports sur un seul port de destination.

Vérification de la configuration

Une fois la configuration terminée, il est recommandé d'utiliser la commande "show monitor" pour vérifier que la fonction SPAN est correctement configurée. Cette étape garantit que le trafic est correctement redirigé vers l'analyseur de paquets, ce qui est crucial pour le dépannage réseau et la surveillance du trafic.

Les administrateurs réseau doivent effectuer régulièrement des vérifications pour s'assurer que la fonction SPAN fonctionne correctement et qu'elle capture tous les types de trafic prévus.

Utilisation dans le dépannage réseau

La fonction SPAN est extrêmement utile dans le dépannage réseau, car elle permet aux administrateurs de visualiser le trafic circulant sur certains ports du commutateur. Cette visibilité détaillée est essentielle pour identifier les problèmes de performance, de sécurité ou de connectivité sur le réseau.

Pour ajouter davantage de contenu, je vais développer certains points déjà mentionnés et introduire de nouveaux aspects pertinents à propos de la fonction SPAN.

Intégration avec d'autres outils de surveillance

La fonction SPAN peut être intégrée à d'autres outils de surveillance réseau pour fournir une vue d'ensemble complète de l'état du réseau. Par exemple, elle peut être combinée avec des outils de supervision de la performance réseau (NPM) pour surveiller la bande passante, la latence et d'autres métriques réseaux importants. Cette approche permet aux administrateurs de diagnostiquer les problèmes de performance et d'optimiser les performances du réseau.

Considérations de sécurité

Il est essentiel de prendre en compte les considérations de sécurité. Le miroir du trafic peut potentiellement exposer des données sensibles ou confidentielles à des personnes non autorisées. Par conséquent, il est recommandé de limiter l'accès aux ports de destination et de mettre en œuvre des mesures de sécurité telles que l'authentification et le chiffrement pour protéger les données transitant par le port de destination.

Impact sur les performances du commutateur

La mise en œuvre de la fonction SPAN peut avoir un impact sur les performances du commutateur, en particulier dans les environnements à fort trafic. L'acte de copier et de rediriger le trafic vers un port de destination peut consommer des ressources du commutateur et entraîner une diminution des performances globales du réseau. Il est donc important de surveiller de près l'utilisation des ressources du commutateur et de mettre en œuvre des stratégies pour minimiser l'impact sur les performances.

Conclusion

En conclusion, la fonction SPAN est un outil puissant pour surveiller le trafic réseau sur les commutateurs. En permettant la mise en miroir du trafic vers un port de destination, elle offre aux administrateurs une visibilité détaillée sur le trafic circulant dans le réseau. En utilisant de cette fonction de manière efficace et sécurisée, les administrateurs peuvent diagnostiquer les problèmes, détecter les menaces et maintenir la santé générale du réseau.
