Routage inter-VLAN
Routage inter-VLAN : Chaque VLAN est un domaine de broadcast unique.
Les ordinateurs sur des VLAN séparés sont, par défaut, incapables de communiquer.
Pour autoriser une communication entre vlan, il faut faire du routage inter-VLAN.
Cela est faisable uniquement avec un périphérique de couche 3, comme un routeur, car ces interfaces peuvent être connectées à des VLAN séparés.
Pour rappel, le switch est un périphérique de couche 2.

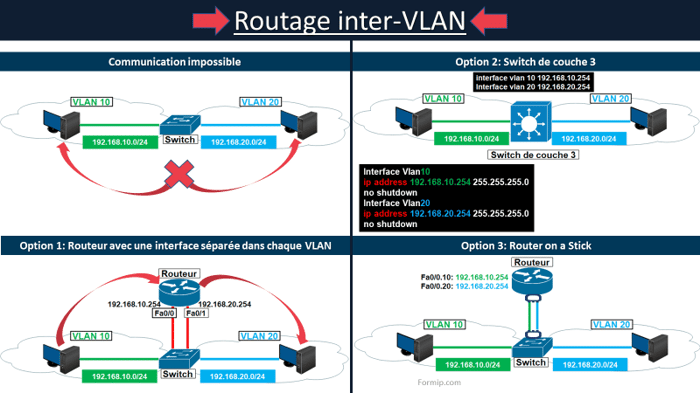

Manières différentes pour faire du routage inter-vlan
Il y a 3 manières différentes pour faire du routage inter-vlan.
Par exemple, on peut le faire, avec un Routeur qui dispose d’une interface séparée dans chaque VLAN. C’est ce qu’on appelle du routage inter-vlan traditionnel.
Les VLAN sont associés à des sous-réseaux IP. Cette configuration facilite le routage dans un réseau de plusieurs vlan !
Sur cette topologie, les pc’s de vlan 10, doivent passer par le routeur pour pouvoir communiquer avec ceux de vlan 20 !
Le problème avec cette solution, c’est qu’il faut utiliser une interface du routeur pour chaque vlan. Plus il y a de vlan, et plus il faut bloquer des interfaces sur le routeur. Cette solution n’est donc pas vraiment évolutive.
Deuxième solution
Une autre solution consiste à utiliser une Switch de couche 3.
Certains switchs sont capables d’effectuer des fonctions de couche 3, ce qui permet de remplacer le routeur, car un périphérique de couche 3 est capable d’effectuer le routage inter-VLAN.
Traditionnellement, un switch est un périphérique de couche 2, c’est-à-dire qu’il examine l’entête de la couche 2, là où il y a les adresses MAC, pour acheminer les paquets.
Et le routeur examine la couche 3, là où il y a les adresses IP, pour effectuer le routage !
Un switch de couche 3 combine la fonctionnalité d’un switch et d’un routeur dans un seul et même appareil.
Il switch le trafic, lorsque la source et la destination sont dans le même VLAN, et route le trafic lorsqu’ils sont dans des VLAN différents, c’est-à-dire sur différents sous-réseaux IP.
Pour activer cette fonction sur un switch de couche 3, il faut lui configurer des interfaces VLAN, en utilisant les IP de chaque sous-réseau.
Cette option est plus évolutive que la première option. Celle du routeur avec une interface séparée pour chaque vlan !
De plus, un routeur transmet le trafic à travers le trunk qui est configuré avec le switch. Et le fait, d’utiliser un switch de couche 3 permet d’éviter ce goulot d’étranglement.
Un switch de couche 3 est principalement un périphérique de couche 2 qui a été mis à niveau pour avoir des capacités de routage.
Et un routeur est un périphérique de couche 3 qui peut effectuer certaines fonctions de switching.
Dernière option
La dernière option est connue sous le nom de Router-on-a-Stick
L’avantage de cette solution, c’est qu’ici la configuration du routage inter-VLAN ne demande pas de bloquer une interface physique par vlan !
Il est possible de créer des sous-interfaces qui appartiennent chacune aux sous-réseaux IP des différents vlan.
Ce qui signifie qu’une seule interface physique permet de relier le trafic entre plusieurs vlan !
Le routeur effectue le routage inter-VLAN à l’aide de ses sous-interfaces.
Ce sont des multiples interfaces virtuelles qui sont associées à une seule interface physique.
Chaque vlan, dois avoir sa propre interface virtuelle, c’est-à-dire, qu’elles doivent être configurées indépendamment, avec une adresse IP.
En général, on configure les sous-interfaces avec des sous-réseaux qui correspondent au nom des vlan !
Par exemple, dans cette topologie, la sous-interface 0.10 correspond au vlan 10 et 0.20 au vlan 20 !
Ce qui facilite grandement la compréhension du réseau, surtout pendant le dépannage !
Importance de la redondance dans le routage réseau entre VLAN
Lors de la conception d’un réseau segmenté en plusieurs VLAN, il est essentiel d’intégrer une redondance afin de garantir la haute disponibilité et la résilience du système.
L’objectif est d’assurer la continuité du service, même en cas de défaillance d’un lien ou d’un équipement.
🔁 Bonnes pratiques pour une redondance efficace
Mettre en place des chemins de routage alternatifs pour éviter les points de défaillance uniques.
Utiliser des protocoles de routage dynamique tels que :
OSPF (Open Shortest Path First)
EIGRP (Enhanced Interior Gateway Routing Protocol)
Configurer des mécanismes de basculement (failover) afin de maintenir le trafic en cas de panne.
Les protocoles dynamiques offrent plusieurs avantages :
| Avantage | Description |
|---|---|
| Adaptation automatique | Le réseau s’ajuste aux changements de topologie sans intervention manuelle. |
| Évolutivité | Simplifie la gestion des environnements de grande taille. |
| Maintien de la connectivité | Le trafic contourne automatiquement les liens défaillants. |
Optimisation des performances du routage entre VLAN
L’optimisation du routage est essentielle pour améliorer la rapidité et l’efficacité du trafic entre sous-réseaux.
Plusieurs techniques permettent d’obtenir de meilleures performances :
| Technique | Fonction principale |
|---|---|
| Mise en cache des routes | Accélère la prise de décision en mémorisant les informations de routage les plus utilisées. |
| Fragmentation des paquets | Découpe les grands paquets pour mieux exploiter la bande passante. |
| Compression des données | Réduit la taille des transmissions afin de limiter la latence et la charge du réseau. |
Ces méthodes garantissent un routage plus fluide, une latence réduite et une meilleure utilisation des ressources.
Évolution des technologies de routage moderne
Les technologies réseau évoluent constamment pour offrir des solutions plus automatisées et intelligentes.
Parmi les plus récentes, on retrouve :
| Technologie | Description |
|---|---|
| Routage basé sur l’intention (Intent-Based Routing) | Permet de définir des objectifs de performance et de sécurité que le système configure et optimise automatiquement. |
| SDN (Software-Defined Networking) | Centralise le contrôle du réseau via un contrôleur logiciel, simplifiant la gestion et le déploiement. |
Ces approches modernes apportent :
Une gestion centralisée et flexible,
Une sécurité renforcée grâce à des politiques unifiées,
Une automatisation complète du routage et des configurations réseau.
Conclusion
Le routage inter-VLAN est un élément clé de la conception et de la gestion des réseaux modernes, permettant de segmenter et de contrôler efficacement le trafic réseau pour améliorer la performance, la sécurité et la gestion des ressources. En comprenant les différentes méthodes et technologies disponibles pour le routage inter-VLAN, les administrateurs réseau peuvent concevoir des réseaux robustes, évolutifs et sécurisés qui répondent aux besoins actuels et futurs de leur organisation.
Retrouvez tous nos cours pour réussir votre CCNA sur la chaîne YouTube de Formip.
Pour aller plus loin dans la configuration des réseaux et comprendre les commandes essentielles utilisées sur les équipements Cisco, consultez notre article sur les bases d’IOS Cisco et sa fiche résumé.
FAQs
Qu’est-ce que le routage inter-VLAN ?
Le routage inter-VLAN est un processus qui permet la communication entre plusieurs VLAN différents dans un réseau. Il est nécessaire car, par défaut, les appareils situés dans des VLAN distincts ne peuvent pas échanger de données sans un dispositif de couche 3, comme un routeur ou un switch de couche 3.
Pourquoi faire du routage inter-VLAN ?
Le routage inter-VLAN permet de segmenter le réseau tout en maintenant la connectivité entre les différents segments. Cela améliore la sécurité, la performance et la gestion du trafic en isolant les domaines de broadcast tout en permettant les échanges entre VLAN selon les besoins.
Quelles sont les méthodes de routage inter-VLAN ?
Il existe trois méthodes principales pour configurer le routage inter-VLAN :
Routage traditionnel – utilisation d’un routeur avec une interface physique pour chaque VLAN.
Router-on-a-Stick – utilisation d’une seule interface physique avec plusieurs sous-interfaces virtuelles.
Switch de couche 3 – appareil capable d’effectuer à la fois du switching et du routage directement.
Qu’est-ce qu’un Router-on-a-Stick ?
Le Router-on-a-Stick est une méthode de routage inter-VLAN utilisant une seule interface physique sur le routeur. Celle-ci est divisée en plusieurs sous-interfaces virtuelles, chacune correspondant à un VLAN différent, ce qui permet de simplifier la configuration et d’économiser des ports physiques.
Quelle est la différence entre un switch de couche 2 et un switch de couche 3 ?
Un switch de couche 2 se limite à la commutation des paquets en fonction des adresses MAC.
Un switch de couche 3, quant à lui, est capable d’analyser les adresses IP et d’effectuer des fonctions de routage, y compris le routage inter-VLAN.
Comment optimiser les performances du routage inter-VLAN ?
Pour optimiser les performances, il est recommandé d’utiliser la mise en cache des routes, la fragmentation des paquets, la compression des données et une bonne gestion de la bande passante. L’utilisation de switches de couche 3 modernes peut également réduire la latence et éviter les goulots d’étranglement.
Quels protocoles sont utilisés pour le routage dynamique entre VLAN ?
Les protocoles de routage dynamique les plus courants pour le routage inter-VLAN sont OSPF (Open Shortest Path First) et EIGRP (Enhanced Interior Gateway Routing Protocol). Ils permettent une redondance et une adaptation automatique aux changements du réseau.
Qu’est-ce que la redondance dans le routage inter-VLAN ?
La redondance consiste à mettre en place plusieurs chemins de routage afin d’assurer la continuité du service en cas de panne d’un lien ou d’un équipement. Elle est essentielle pour garantir la haute disponibilité et la résilience du réseau.
Quelle est l’évolution des technologies de routage inter-VLAN ?
Les technologies modernes comme le routage basé sur l’intention (Intent-Based Routing) et les réseaux définis par logiciel (SDN) simplifient la gestion du routage inter-VLAN en automatisant la configuration et en centralisant le contrôle du réseau.
