Configuration de base du routeur
Lors du premier démarrage d’un routeur, et c’est pareil pour un switch, il faut s’assurer d’avoir connecté un PC sur le port console pour visualiser le démarrage de l’IOS et commencer la première configuration du routeur.
Lorsqu’un routeur démarre, il effectue toute une série de tests, connu sous le nom de POST.
Ça permet de vérifier le bon fonctionnement du processeur, de la mémoire et de ses interfaces.
Si tout est « OK », le routeur chargera l’image IOS.
Et une fois que l’image est montée, |il va rechercher le fichier de configuration de démarrage dans sa NVRAM.
Si le routeur ne le trouve pas, il lancera un petit outil, qui permettra d’apporter une configuration minimale.
Pour ignorer cette boîte de dialogue et configurer manuellement le routeur, il suffit de répondre « no » à la première question et de valider.
Et après avoir rentré « no », ou bien si le routeur trouve directement sa startup-config, alors| l’invite de commande en mode utilisateur apparaîtra.
La commande « show version » permet de vérifier le statut du routeur.
Pour vérifier la configuration en cours d’exécution du routeur, c’est-à-dire la running-config, il faut utiliser la commande « show running-config ».
L’une des principales fonctions d’un routeur est de transférer des paquets d’un périphérique réseau à un autre.
Pour qu’il puisse effectuer cette tâche, il faut lui configurer ces interfaces sur lesquelles il recevra et enverra les paquets.
Types d’interfaces physiques
Il existe deux types d’interfaces physiques pour les routeurs Cisco :
- il y a |les interfaces Ethernet
- et les interfaces série.
Une interface Ethernet de 10 Mégas se configure avec la commande « interface Ethernet ». Dans l’exemple, on souhaite rentrer dans le mode configuration de l’interface 0/1.
Si c’est du 100 mégas, la commande sera : « interface fastethernet »
Et les interfaces série, qui permettent de supporter des liaisons point à point, se configurent avec la commande :
« Interface serial » suivie du numéro d’interface.
Dans l’exemple, il s’agit de l’interface série 0/0/0
Il y a aussi un autre type d’interface, qui est l’interface de bouclage !
Plus connu sous le nom de « loopback ».
Il s’agit d’une interface virtuelle, c’est-à-dire qu’elle n’est connectée à aucun périphérique !
Elles sont très utiles, car elles ne peuvent jamais tomber en panne, à moins que le routeur soit complètement éteint.
Pour la configurer, il faut utiliser la commande « interface loopback ».
Dans l’exemple, on lui donne l’identifiant « 0 » et on lui attribue l’IP en 4fois 1 !
Un masque en 4 fois 255, c’est-à-dire, que tous les bits du masque sont à 1, indique qu’une seule adresse IP est utilisée dans le sous-réseau.
La plage IP comprend donc qu’une seule IP, celle en 4 fois 1 !
Par défaut, et contrairement à un switch, quand un routeur est démarré pour la première fois, l’ensemble de ces interfaces sont désactivées !
Pour activer une interface, il faut utiliser la commande : « no shutdown »
Et pour désactiver une interface, par exemple si on a besoin de configurer certaines choses sur un segment du réseau, il faudra utiliser| la commande : « shutdown » directement dans le mode de conf de l’interface !
Si vous avez besoin de redémarrer une interface, alors il suffit de combiner les deux commandes en faisant un : « shut/no shut » sur l’interface en question !

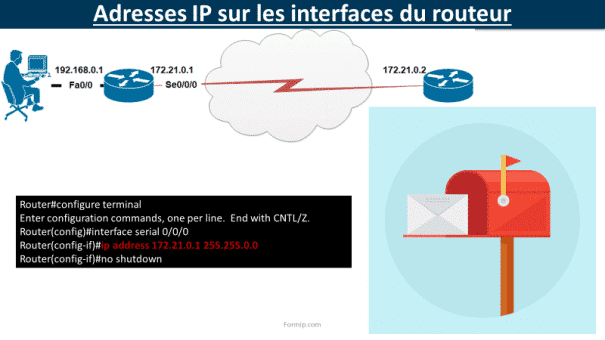

Adresses IP sur les interfaces du routeur
Une adresse postale identifie les emplacements de maisons et d’entreprises afin que le courrier puisse arriver correctement.
Et bien c’est pareil chez les routeurs !
Chaque interface doit avoir sa propre adresse IP, pour être identifié sur le réseau et faire transiter des paquets IP.
Si aucune adresse IP n’est configurée, même si l’interface est activée, le routeur ne pourra pas envoyer de paquets IP dessus.
Configurer une adresse IP sur une interface est relativement simple.
Il suffit d’utiliser la commande :
IP address + son IP et le masque de sous-réseau qui va avec.
Comme dans cet exemple, pour la configuration d’une interface série.
Conclusion
En conclusion, la configuration de base d'un routeur est une étape essentielle dans la mise en place d'un réseau fonctionnel et fiable. Lors du premier démarrage, il est crucial de vérifier le bon fonctionnement du routeur en surveillant le processus de démarrage et en effectuant les premières configurations nécessaires. Les tests effectués lors du démarrage, tels que le POST, assurent que le routeur est opérationnel et prêt à fonctionner.
Une fois le routeur démarré, il est impératif de configurer ses interfaces. Ces interfaces servent de points de connexion pour les périphériques du réseau et doivent être activées et configurées avec des adresses IP uniques. Les types d'interfaces physiques, tels que les interfaces Ethernet et série, offrent différentes options de connectivité pour répondre aux besoins spécifiques du réseau. De plus, les interfaces de bouclage fournissent des adresses IP virtuelles qui peuvent être utilisées pour diverses fonctions, telles que la surveillance et le diagnostic du réseau.
La configuration des adresses IP sur les interfaces du routeur permet l'acheminement des paquets de données entre les périphériques du réseau. Chaque interface doit être configurée avec une adresse IP distincte pour assurer une connectivité adéquate et éviter les conflits d'adresses. Une fois les adresses IP attribuées, il est important de tester la connectivité en utilisant des outils tels que la commande `ping`, afin de garantir que le routeur peut communiquer avec les autres périphériques du réseau.
En résumé, la configuration de base du routeur comprend plusieurs étapes cruciales, notamment la vérification du démarrage, la configuration des interfaces et l'attribution des adresses IP. Ces étapes garantissent que le routeur est opérationnel et prêt à acheminer efficacement les données à travers le réseau. Une configuration correcte du routeur contribue à la stabilité et à la performance globale du réseau, offrant ainsi une connectivité fiable pour les utilisateurs et les périphériques connectés.
En somme, une configuration minutieuse du routeur est essentielle pour assurer le bon fonctionnement du réseau. En établissant des adresses IP uniques pour chaque interface et en effectuant des tests de connectivité, les administrateurs réseau peuvent garantir une communication fluide entre les périphériques. Une configuration correcte du routeur garantit une infrastructure réseau stable, offrant ainsi une expérience utilisateur optimale et une productivité accrue.
Retrouvez tous nos cours pour réussir votre CCNA sur la chaîne YouTube de Formip.
Pour en savoir plus sur le fonctionnement et la structure des adresses IPv6, consultez notre guide complet sur les adresses IPv6 afin de mieux comprendre leur configuration et leur utilisation dans les réseaux modernes.
FAQs
Qu’est-ce qu’une configuration de base sur un routeur ?
La configuration de base d’un routeur consiste à effectuer les premières étapes nécessaires pour le rendre opérationnel : définir un nom d’hôte, configurer les interfaces réseau, attribuer des adresses IP, et activer les interfaces avec la commande no shutdown
.
Pourquoi faut-il connecter un PC au port console du routeur ?
Le port console permet d’accéder directement au système d’exploitation du routeur (IOS Cisco) lors du premier démarrage, afin de visualiser les messages système et effectuer la configuration initiale.
Quelle est la différence entre la running-config et la startup-config ?
La running-config contient la configuration en cours d’exécution dans la mémoire RAM du routeur, tandis que la startup-config est stockée dans la NVRAM et chargée au démarrage.
Comment vérifier la configuration actuelle d’un routeur Cisco ?
La commande show running-config
affiche la configuration active, et show version
permet de consulter les informations système et la version de l’IOS.
Comment activer une interface sur un routeur Cisco ?
Par défaut, les interfaces d’un routeur sont désactivées. Pour les activer, on utilise la commande no shutdown
dans le mode de configuration de l’interface.
Quelle est la commande pour attribuer une adresse IP à une interface ?
Il faut entrer dans l’interface souhaitée et utiliser la commande :ip address [adresse IP] [masque de sous-réseau]
À quoi sert l’interface Loopback sur un routeur ?
L’interface Loopback est une interface virtuelle qui reste toujours active. Elle est souvent utilisée pour les tests, la supervision, ou comme identifiant stable pour le routeur.
Quelle est la différence entre une interface Ethernet et une interface série ?
Les interfaces Ethernet servent à la connexion locale (LAN), tandis que les interfaces série permettent les liaisons point à point (WAN).
Comment tester la connectivité d’un routeur après configuration ?
On peut utiliser la commande ping
pour vérifier si le routeur peut communiquer avec d’autres périphériques du réseau.
Pourquoi la configuration du routeur est-elle essentielle en CCNA ?
La configuration du routeur fait partie des compétences de base évaluées dans la certification Cisco CCNA. Elle permet de comprendre le fonctionnement du routage, des interfaces, et des protocoles réseau.
