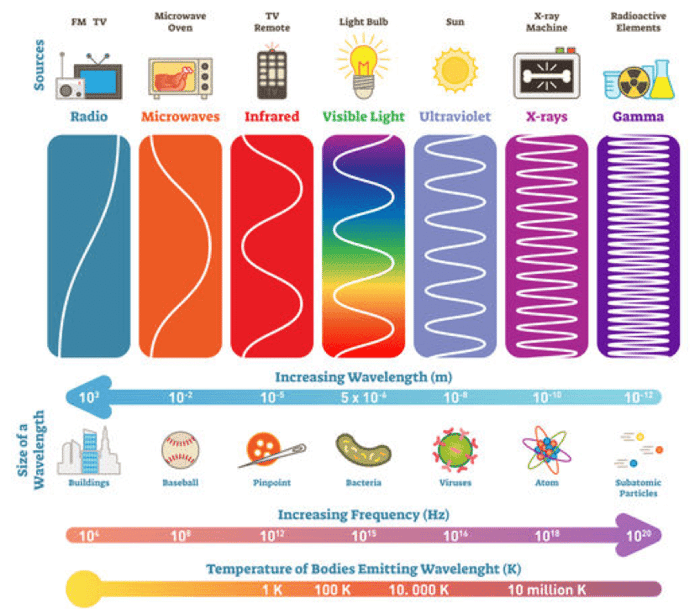

Étant donné qu'une plage de fréquences peut être utilisée dans le même but, il est habituel de désigner cette plage comme une bande de fréquences ou canaux.
Par exemple, les fréquences qui vont de 530 kHz jusqu’à environ 1710 kHz sont utilisées par les stations de radio AM.
C’est pourquoi on peut appeler ça la bande AM, ou même la bande de diffusion AM.
La bande de fréquences, principalement utilisées pour la communication LAN sans fil, se situe entre 2,400 et 2,4835 GHz.
C’est ce qu’on appelle généralement la bande 2,4 GHz.
C’est tout de même plus pratique d’appeler la bande 2,4GHz que d’annoncer la plage entière.
La bande 5 GHz est aussi une plage LAN sans fil qui se situe entre 5,150 et 5,825 GHz.
Le terme « bande » est simplement un diminutif utilisé pour plus de commodité.
Alors, ne vous inquiétez pas, vous n’aurez pas besoin d’apprendre toutes les gammes de fréquences…
Il faut juste retenir que pour le wifi des réseaux LAN, seules les bandes 2.4 et 5 GHz sont utilisées.
Voici la représentation des différents canaux de la bande 2.4 GHz.
Pour des raisons de compatibilité et de gestion, les bandes sont généralement divisées en un certain nombre de canaux distincts.
Chaque canal porte un numéro et est affecté à une fréquence spécifique, du moins pour le 2.4GHz. Un Canal correspond donc à une fréquence unique.
Et voici la représentation des canaux pour du 5GHz.
Nous allons maintenant analyser la différence entre les bandes 2.4 et 5 GHz.
Dans la bande des 5 GHz, chaque canal se voit attribuer une plage de fréquences qui n'empiète pas sur les autres fréquences.
En d'autres termes, la bande des 5 GHz est constituée de canaux sans chevauchement.
Ce qui n’est pas le cas pour la bande 2,4 GHz.
Sur cette bande, chaque plage de fréquence est suffisamment large pour qu’un chevauchement soit inévitable.
En observant bien, chaque segment de fréquence couvre quatre voisins consécutifs.
La représentation montre clairement l’espacement des segments par rapport à la largeur de ces signaux.
Pour éviter tout chevauchement, il est conseillé de configurer les points d’accès afin qu’ils utilisent uniquement les plages 1, 6 et 11, même si 14 segments sont disponibles au total.
Il est préférable de choisir des canaux qui ne se chevauchent pas dans votre réseau.
NORMES DES POINTS D'ACCÈS ET DU WIFI
Nous allons présentement aborder les normes du wifi et des points d’accès, les « AP’s ».
Un téléphone sans fil 5 GHz ne peut communiquer qu'avec un point d'accès wifi, compatible sur des canaux de la même bande.
C’est-à-dire aussi du 5GHZ.
Pour qu’un appareil puisse fonctionner avec un point d’accès, ils doivent aussi partager la même compatibilité avec la norme officielle 802.11.
Voici un tableau qui montre les différentes évolutions de la norme IEEE802.11.
Amendement | 2,4GHz | 5 GHz | Débit Max | Info |
802.11-1997 | Oui | Non | 2 Mb/s | Norme d’origine de 1997 |
802.11b | Oui | Non | 11 Mb/s | Introduit en 1999 |
802.11g | Oui | Non | 54 Mb/s | Introduit en 2003 |
802.11a | Non | Oui | 54 Mb/s | Introduit en 1999 |
802.11n | Oui | Oui | 600 Mb/s | Haut débit introduit en 2009 |
802.1 1ac | Non | Oui | 6.93 Gb/s | Très haut débit introduit en 2013 |
802.11 1ax | Oui | Oui | 4 x 802.1 1ac ! | Haute efficacité (Wi-Fi6) introduite en 2019 |
À chaque fois que cette norme évolue et se développe, de nouveaux amendements avec de nouvelles fonctionnalités sont ajoutés.
Ces modifications sont représentées sur le tableau, par un suffixe d’une ou plusieurs lettres.
Pour l'examen du CCNA, il faut connaître par cœur les différents débits de l’ensemble des normes du wifi. C’est-à-dire des différents amendements.
Le CCNP va encore plus loin dans les débits et les différents schémas de codage.
Les appareils wifi et les points d'accès peuvent être compatibles avec les différentes versions de la norme 802.11, à condition que les périphériques acceptent d’utiliser le même amendement.
Alors pour un appareil qui peut fonctionner sur les deux bandes, on pourrait se demander, comment décide-t-il quelle bande utiliser ?
Eh bien généralement, les points d'accès peuvent fonctionner sur deux bandes simultanément, pour prendre en charge tous les clients qui seraient présents sur chaque bande.
La bande utilisée pour se connecter à un AP est choisie en fonction du système d'exploitation, du pilote, de l'adaptateur wifi et de plein d'autres configurations en interne.
Il faut juste retenir qu’un client wifi peut s’associer avec un point d'accès sur une bande, et dès qu’il trouvera de meilleures conditions, il basculera sur l’autre bande.
Les points d'accès Cisco disposent de deux radios pour prendre en charge, à la fois, les BSS sur un canal 2,4 GHz et d'autres BSS sur un canal 5 GHz simultanément.
Les radios sont un ensemble d'émetteurs et de récepteurs.
Certains modèles disposent même de deux radios en « 5 GHz » qui peuvent être configurées pour faire fonctionner les BSS de deux canaux différents en même temps.
Ce qui permet d’offrir une couverture sans fil avec un plus grand nombre d'utilisateurs qui se situent dans le même voisinage.
Sur les architectures Wifi de Cisco, l’attribution du bon canal sur les points d’accès se fait de manière automatique et dynamique. Ce qui rend la tâche + facile.
L'architecture wifi fait partie du prochain chapitre du cours.
Par contre, les attributions dynamiques sont traitées dans les cours du CCNP.
Sur notre bon vieux routeur internet à la maison, que ce soit Free, Bouygues ou Orange, vous remarquerez que les bandes 2.4 et 5 GHz sont disponibles.
Il faut savoir que dans un espace complètement ouvert, les signaux de radiofréquence se propageront plus loin avec la bande 2.4 que sur une bande en 5GHz.
Et dans un espace cloisonné de murs ou avec la présence d’objet, et bien, la bande en 2.4 GHz pénétrera plus facilement les murs que du 5GHz.
Par contre, comme on l'a vue précédemment, dû à son chevauchement, la bande 2,4 GHz risque d’être plus encombrée.
Et oui, n'oubliez pas que seuls trois canaux sans chevauchement sont disponibles en 2.4GHz. Les canaux 1,6 et 11…
Ce qui signifie que cela augmente les probabilités, que votre voisin utilise les mêmes canaux que vous.
Par contre, avec la bande des 5 GHz qui comprend beaucoup plus de canaux disponibles, cela les rend moins encombrés, de ce fait, subit moins d'interférences.
Pour clôturer le cours, voici les termes et abréviations à connaître :
- Access Point (AP)
- Basic Service Set (BSS)
- Basic Service Set Identifier (BSSID)
- Distribution System (DS)
- Extended Service Set (ESS)
- Independent Basic Service Set (IBSS)
- Service Set Identifier (SSID)
- STAtion (STA)
- Workgroup Bridge (WGB)
Retrouvez tous nos cours pour réussir votre CCNA sur la chaîne YouTube de Formip.
Vous pouvez consulter notre guide complet sur le fonctionnement d’un switch Ethernet pour approfondir votre compréhension des réseaux LAN et de la gestion des canaux.
FAQs
Qu’est-ce qu’un canal Wi-Fi ?
Un canal Wi-Fi correspond à une plage de fréquences spécifique au sein d’une bande (2,4 GHz ou 5 GHz) qui permet aux appareils de communiquer avec un point d’accès (AP). Chaque canal transporte des données sans chevauchement avec les autres canaux adjacents pour réduire les interférences.
Quelle est la différence entre les bandes 2,4 GHz et 5 GHz ?
La bande 2,4 GHz a une meilleure portée et pénètre plus facilement les obstacles comme les murs, mais elle est plus sujette aux interférences car elle ne possède que trois canaux non chevauchants (1, 6 et 11). La bande 5 GHz offre plus de canaux disponibles et subit moins d’interférences, mais sa portée est plus limitée dans les environnements cloisonnés.
Que signifie AP ou point d’accès dans un réseau Wi-Fi ?
Un AP (Access Point) est un dispositif qui relie les appareils sans fil au réseau local (LAN). Il peut fonctionner sur différentes bandes et canaux, permettant ainsi aux clients de se connecter sur la bande la plus optimale selon leur configuration et la qualité du signal.
Qu’est-ce qu’un BSS et un BSSID ?
Le BSS (Basic Service Set) représente l’ensemble des appareils connectés à un même AP. Le BSSID (Basic Service Set Identifier) est l’identifiant unique d’un BSS, généralement associé à l’adresse MAC de l’AP, permettant aux appareils de reconnaître et se connecter au bon réseau.
Que signifie le chevauchement des canaux ?
Le chevauchement se produit lorsque plusieurs canaux utilisent des fréquences proches, provoquant des interférences et une dégradation de la qualité du signal. Sur la bande 2,4 GHz, seuls les canaux 1, 6 et 11 sont totalement non chevauchants pour minimiser ce problème.
Quelles sont les normes Wi-Fi principales ?
Les normes Wi-Fi sont définies par l’IEEE 802.11, avec plusieurs amendements tels que :
802.11b/g/n (2,4 GHz)
802.11a/n/ac/ax (5 GHz)
Wi-Fi 6 correspond à 802.11ax
Ces normes déterminent le débit maximal, la bande utilisée et les fonctionnalités avancées comme le multi-BSS et la gestion des canaux.
Comment choisir le bon canal pour mon réseau Wi-Fi ?
Il est conseillé d’utiliser les canaux non chevauchants sur la bande 2,4 GHz (1, 6, 11) et d’optimiser la bande 5 GHz avec les canaux disponibles pour réduire les interférences et améliorer les performances. Les points d’accès modernes peuvent gérer automatiquement l’attribution des canaux pour garantir une connexion optimale.
Que sont les termes DS, ESS, IBSS, SSID et WGB ?
DS (Distribution System) : Infrastructure qui connecte plusieurs AP.
ESS (Extended Service Set) : Ensemble de BSS connectés via un DS pour étendre la couverture.
IBSS (Independent Basic Service Set) : Réseau ad hoc sans AP.
SSID (Service Set Identifier) : Nom du réseau Wi-Fi visible par les clients.
WGB (Workgroup Bridge) : Permet à un appareil filaire de se connecter à un réseau Wi-Fi.
