EtherChannel : L’arrivée d'applications interactive comme la messagerie vidéo demande une forte bande passante. On peut très bien augmenter la vitesse du réseau en utilisant des liens plus rapides, mais cette solution est très coûteuse. Il est aussi possible d’augmenter les vitesses du réseau en utilisant plusieurs liens physiques entre les switchs, mais le protocole spanning tree bloquera l’un des liens pour éviter les boucles, comme l’image peut le résumer.
Présentation d’EtherChannel
La solution à cela est la technologie Ether Channel qui a été développée à l’origine par Cisco pour augmenter la vitesse entre les switchs en regroupant plusieurs ports FastEthernet ou Gigabit Ethernet dans un seul lien logique EtherChannel.
Comme le montre cette image.
Ici, en regroupant les deux liens physiques en un seul EtherChannel, nous résolvons le problème du spanning tree. Le système ne perçoit plus qu’un seul lien EtherChannel et n’a donc plus besoin de bloquer les liens physiques pour prévenir les boucles. Comme tous les liens physiques d’un EtherChannel restent actifs, cela augmente par conséquent la bande passante.
Il est possible de regrouper de deux à huit ports physiques dans un lien logique EtherChannel, par contre les types de ports doivent être identiques sur ce même lien. C’est-à-dire, par exemple, qu’on peut regrouper quatre ports Fast Ethernet dans une seule liaison Ethernet, mais on ne peut pas regrouper deux ports FastEthernet et deux ports Gigabit Ethernet dans un seul lien EtherChannel.

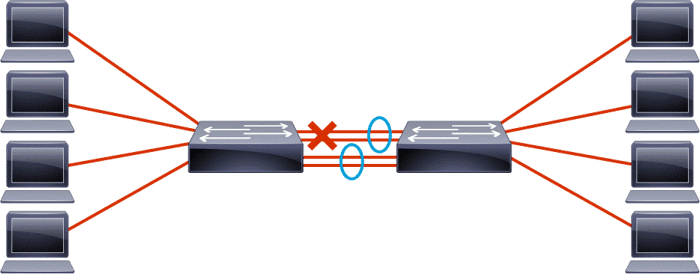

Il est également possible de configurer plusieurs liens Ether Channel entre deux périphériques. À ce moment-là, le spanning tree bloquera l’un des liens Ether Channels pour éviter les boucles et permettra ainsi d’avoir de la redondance. Lorsque STP effectue le blocage, c’est le Ether Channel entier qui est impacté, donc qu’il bloque tous les ports appartenant à ce lien Ether Channel.
EtherChannel offre aussi d’autres avantages, comme dans sa configuration. Comme Ether Channel permet de grouper plusieurs liens physiques, si on effectue des modifications sur la conf du port Ether Channel, ce sera tous les ports appartenant à ce lien, qui seront configurés automatiquement.

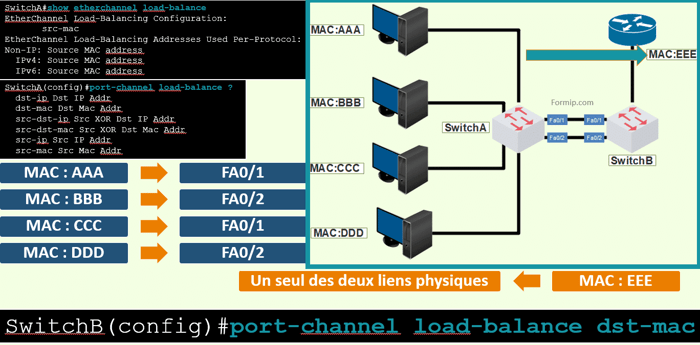

Il permet aussi de fournir une redondance, donc qu’en cas de perte de l’un des liens physiques qui font partie d’un ether channel, la topologie reste inchangée et aucun recalcule de la topologie n’aura lieu tant qu’il reste au moins une liaison d’active. En gros, il reste actif même si son débit diminue. Et on peut aussi faire de l’équilibrage de charge grâce à l’etherChannel.
EtherChannel Protocols
L’objectif d’une agrégation de lien est d’augmenter la bande passante en fusionnant plusieurs liens physiques par un seul lien logique.

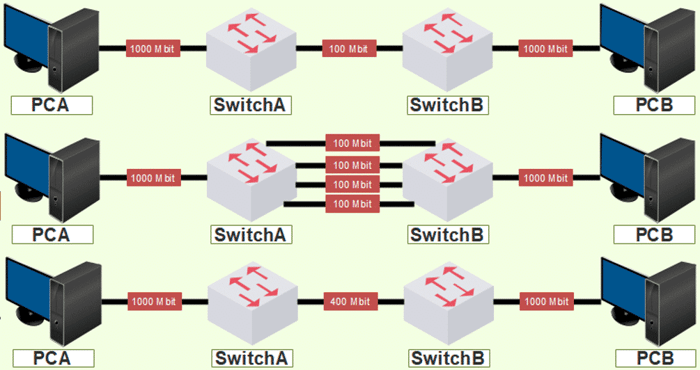

Par exemple, si j’utilise 3 liens de 100Mbit/s et que j’en fais un seul lien logique, le débit sera de 300Mbit/s.
L’agrégation de liens est plus connue sous le nom de Ether Channel.
Comme nous l’avons vu précédemment, une agrégation peut compter au maximum 8 interfaces physiques.

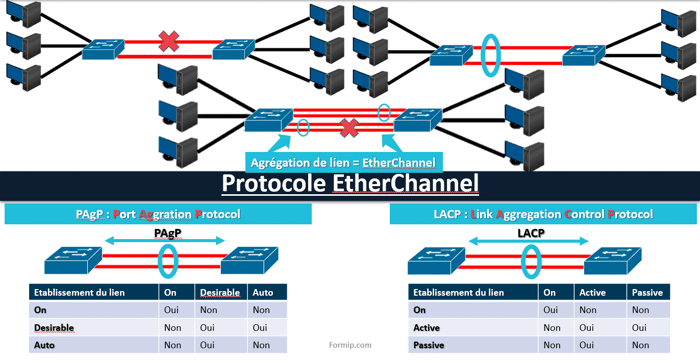

Nous allons voir 2 types de protocoles d’agrégation de lien :
PAgP et LACP.
PAgP est un protocole propriétaire Cisco.
Ce protocole utilise 3 statuts dans sa configuration :
- Le statut On, sert à déclarer une agrégation active
- Désirable : est un mode qui fait la demande avec le switch d’en face pour créer l’agrégation
- Et le statut Auto, attend la négociation pour devenir une agrégation.
Le tableau montre la compatibilité avec les différents modes PAgP
Et LACP est un protocole standard qui peut communiquer avec différents constructeurs.
Il utilise également 3 statuts dans sa configuration :
- Le statut On : Pour déclarer une agrégation active
- Active : qui est identique au mode désirable de PAgP.
- Et Passive : qui attend la négociation pour devenir une agrégation, comme le mode Auto du PAgP
Le tableau affiche également les compatibilités entre les différents modes LACP.
Configuration et Protocoles d'EtherChannel
Configuration d'EtherChannel
La technologie Ether Channel, initialement développée par Cisco, s'avère être une solution efficace pour répondre aux demandes croissantes de bande passante, notamment avec l'avènement d'applications interactives telles que la messagerie vidéo. Plutôt que d'opter pour des liaisons plus rapides qui peuvent s'avérer coûteuses, Ether Channel permet de combiner plusieurs ports FastEthernet ou Gigabit Ethernet en un seul lien logique. En regroupant ces ports physiques, Ether hannel contourne les limitations du protocole spanning tree, augmentant ainsi la bande passante disponible et assurant une meilleure efficacité du réseau.
L'agrégation de liens via Ether Channel offre une flexibilité remarquable, permettant de regrouper de deux à huit ports physiques dans un lien logique Ether Channel, à condition que les types de ports soient identiques. Cependant, lors de la configuration de multiples liens Ether Channel entre deux périphériques, le protocole spanning tree intervient pour prévenir les boucles en bloquant l'un des liens. Cette fonctionnalité de redondance garantit la stabilité du réseau, même en cas de défaillance d'un lien physique.
De plus, Ether Channel simplifie la gestion de la configuration en appliquant automatiquement les modifications à tous les ports appartenant à un lien Ether Channel. Cette caractéristique se révèle particulièrement avantageuse lors de l'ajustement des paramètres réseau, offrant une cohérence et une uniformité essentielle à la maintenance du réseau.
Protocoles d'EtherChannel
Deux protocoles principaux sont couramment utilisés pour la configuration d'Ether Channel : PAgP (Port Aggregation Protocol) et LACP (Link Aggregation Control Protocol).
PAgP, un protocole propriétaire de Cisco, propose trois modes de configuration : On, Désirable et Auto. Tandis que le mode On déclare une agrégation active, les modes Désirable et Auto facilitent la négociation avec le switch distant pour établir l'agrégation. Ce protocole offre une compatibilité limitée avec d'autres équipements.
En revanche, LACP est un protocole standard capable de communiquer avec divers constructeurs. Il propose également trois modes de configuration : On, Active et Passive, offrant des fonctionnalités similaires à celles de PAgP. LACP présente l'avantage d'une compatibilité étendue, favorisant l'interopérabilité entre équipements réseau de différents fabricants.
En résumé, EtherChannel représente une solution polyvalente pour améliorer les performances et la fiabilité des réseaux, tandis que les protocoles PAgP et LACP offrent des options de configuration flexibles, adaptées aux besoins spécifiques de l'infrastructure réseau. En combinant ces technologies, les organisations peuvent optimiser l'utilisation de leur bande passante et garantir une connectivité réseau robuste et efficace.
